Обзор коаксиальных кабелей RFS CELLFLEX и HELIFLEX
Коаксиальные кабели RFS: CELLFLEX® и HELIFLEX®. Краткий обзор
Ассортимент продуктов

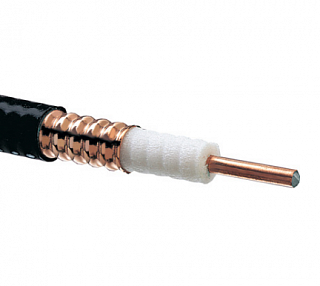

Кабели немецкого производителя RFS серии CELLFLEX (СЕЛФЛЕКС) с вспененным диэлектриком представлены, как кабели с низкими потерями, сверхгибкие кабели и ультрагибкие кабели. Диапазон диаметров от 1/4" (6,4 мм) до 2-1/4" (57,2 мм). Волновое сопротивление всех кабелей составляет 50 Ом.
|
Серия кабеля |
Марка кабеля |
Возможные оболочки |
Диаметр (дюйм) |
Внешний диаметр мм |
Вес кг/м |
Радиус изгиба. мм |
Затухание (1ГГц), дб/100м |
Ном. мощность (1ГГц), кВт |
|
SCF
|
SCF14-50 |
J; JFN |
1/4" |
7,8 |
0,07 |
25 |
19,5 |
0,339 |
|
SCF38-50 |
J; JFN; JGR |
3/8" |
10,2 |
0,12 |
25 |
14,1 |
0,56 | |
|
SCF12-50 |
J; JFN; JGR |
1/2" |
13,7 |
0,21 |
32 |
11,2 |
0,77 | |
|
UCF
|
UCF78-50A |
J; JFN |
7/8" |
27,5 |
0,43 |
90 |
4,44 |
2,27 |
|
UCF114-50A-P*[7] |
J; JFN |
1-1/4" |
39,4 |
0,86 |
150 |
3,14 |
3,52 | |
|
UCF114_50A_A*_[7] |
J; JFN |
1-1/4" |
39,4 |
0,86 |
150 |
3,02 |
3,56 | |
|
LCF
|
LCF14-50 |
J; JFN |
1/4" |
10 |
0,13 |
40 |
14,48 |
0,55 |
|
LCF38-50 |
J; JFN |
3/8" |
11,2 |
0,12 |
50 |
11,33 |
0,64 | |
|
LCF12-50 |
J; JFN; JGR |
1/2" |
16,2 |
0,22 |
70 |
7,2 |
1,18 | |
|
LCF58-50 |
J; JFN |
5/8" |
21,4 |
0,37 |
90 |
5,59 |
1,67 | |
|
LCF78-50A-P*[7] |
J; JFN; JGR |
7/8" |
28 |
0,51 |
120 |
3,93 |
2,66 | |
|
LCF78-50A-A*[7] |
J; JFN; JGR |
7/8" |
28 |
0,51 |
120 |
3,78 |
2,61 | |
|
LCFS114-50A-P*[7] |
J; JFN; JGR |
1-1/4" |
39 |
0,86 |
200 |
2,94 |
3,6 | |
|
LCFS114-50A-A*[7] |
J; JFN; JGR |
1-1/4" |
39 |
0,86 |
200 |
2,85 |
3,87 | |
|
LCF158-50A-P*[7] |
J; JFN |
1-5/8" |
50,3 |
1,19 |
200 |
2,39 |
4,86 | |
|
LCF158-50A-A*[7] |
J; JFN |
1-5/8" |
50,3 |
1,19 |
200 |
2,25 |
4,99 | |
|
LCF214-50A |
J; JFN |
2-1/4" |
59,9 |
1,7 |
280 |
2,11 |
6,6 |
|
Серия |
Марка кабеля |
Внутренний проводник |
Диэлектрик |
Внешний проводник |
|
SCF |
SCF14-50 |
Алюминиевый провод, покрытый медью |
Вспененный PE |
Спирально гофрированная медная трубка |
|
SCF38-50 | ||||
|
SCF12-50 | ||||
|
UCF |
UCF78-50A |
Гофрированная медная трубка |
Гофрированная кольцами медная трубка | |
|
UCF114-50A | ||||
|
LCF |
LCF14-50 |
Алюминиевый провод, покрытый медью | ||
|
LCF38-50 | ||||
|
LCF12-50 | ||||
|
LCF58-50 |
Медная трубка | |||
|
LCF78-50A | ||||
|
LCFS114-50A | ||||
|
LCF158-50A |
Гофрированная медная трубка | |||
|
LCF214-50A |
Характеристики кабелей CELLFLEX:
Кабели CELLFLEX с вспененным диэлектриком сочетают в себе замечательную гибкость с высокой прочностью и превосходными электрическими показателями. Конструкция кабеля позволяет легко работать с ним вручную и просто монтировать крепления разъемов, обеспечивая их высокую прочность на отрыв.
Кабели CELLFLEX с вспененным диэлектриком имеют следующие характеристики:
- Высокая гибкость
- Высокая прочность к раздавливанию
- Низкое затухание
- Высокая номинальная мощность
- Продольная однородность
- Малый коэффициент отражения
- Высокая эффективность экранирования
- Устойчивость к воздействию агрессивных сред
Потери эха кабелей CELLFLEX
|
Улучшенный код |
Частотный диапазон |
Потерь на возврат (КСВН) {Коэф. отражения} | |
|
Стандартное затухание |
Улучшенное затухание | ||
|
без кода |
A0 |
Указывается при заказе |
18.0dB (1.288:1) {12.6%} |
|
P1 |
A1 |
410-470 МГц |
23.0dB (1.152:1) {7.1%} |
|
P2 |
A2 |
806-960 МГц |
24.0dB (1.135:1) {6.3%} |
|
P3 |
A3 |
1425-1535 МГц |
24.0dB (1.135:1) {6.3%} |
|
P4 |
A4 |
1700-1880 МГц |
24.0dB (1.135:1) {6.3%} |
|
P5 |
A5 |
1850-1990 МГц |
28.0dB (1.083:1) {4.0%} |
|
P6 |
A6 |
1900-2200 МГц |
24.0dB (1.135:1) {6.3%} |
|
P7 |
A7 |
824-960 / 1850-1990 МГц |
24.0dB (1.135:1) {6.3%} |
|
P8 |
A8 |
890-960 / 1710-2200 МГц |
23.0dB (1.152:1) {7.1%} |
В кабелях с низкими потерями используют вспененный диэлектрик с очень низкими диэлектрическими потерями, обеспечивающий в результате низкое затухание РЧ-мощности.
Сверхгибкие кабели весьма сгибаемы благодаря их механической конструкции.
Ультрагибкие кабели имеют особую конструкцию внутреннего проводника с высшей степенью гибкости медных жил, доступных на рынке.
Возможные варианты оболочек коаксиального кабеля RFS:
|
Маркировка оболочки |
Описание оболочки |
Температура монтажа / рабочая / хранения, °C |
|
J, JGR |
Стандартный, Серый (RAL 7004) |
-40...+60/-50...+85/-70...+85 |
|
JT |
Высокомощный |
-40...+60/-50...+85/-70...+85 |
|
JB |
Стандартный, Самовосстанавливающийся |
-10...+60/-40...+85/-70...+85 |
|
JBT |
Стандартный, Самовосстанавливающийся, Высокомощный |
-10...+60/-40...+85/-70...+85 |
|
JF, JFN |
Огнестойкий. Не поддерживающий горения пламени |
-25...+60/-50...+85/-40...+85 |
|
JPL |
Для размещения в пленумах |
-40...+60/-40...+85/-40...+85 |
|
CPR |
Огнестойкий. Соответствует новому техническому регламенту (EU) |
-25...+60/-50...+85/-40...+85 |
Подробная информация по продукции RFS размещена на нашем сайте по ссылке: Гофрированные фидерные кабели RFS CELLFLEX
Выбор оболочек коаксиального кабеля.
- Абразиво-стойкие
- Без галогенов
- Коррозионно-устойчивы
- Стойки к ультрафиолетовому излучению
-
Отвечают требованиям согласно стандартам:
- IEC 60754-1
- IEC 60754-2
- IEC 60754-1
Дополнительно, оболочка кабелей Heliflex® может быть сделана из черного полиэтилена с добавлением битумного компаунда. Эти кабели обозначаются аббревиатурой "JB". Эти кабели:
- Абразиво-стойкие
- Стойкие к ультрафиолетовому излучению
- Самовосстанавливающиеся
Кабели с огнестойкими и огнеупорными оболочками обозначаются аббревиатурой "JFN". Эти кабели:
- Абразиво-стойкие
- Без галогенов
- Коррозионно-устойчивы
- Не поддерживают горение
- Огнеупорные
- Стойкие к ультрафиолетовому излучению
-
Отвечают требованиям согласно стандартам:
- IEC 60754-1
- IEC 60754-2
- IEC 60332-1
- UL 1581-1991 гл. 1080 VW 1 - тестирование на огнестойкость
- IEC 60332-3-24
- UL 1581-1991 гл. 1160 тестирование на распространение пламени по вертикальным кабелям роста (кабельным лоткам)
- IEC 61034 (до 2-1/4).
- IEC 60754-1
Кабели RG (радиотехнические), имеющие оболочку из поливинилхлорида и обозначаются аббревиатурой "JF". Эти кабели:
- Абразиво-стойкие
- Не поддерживают горение
- Огнеупорные
- Стойкие к ультрафиолетовому излучению
-
Отвечают требованиям согласно стандарту:
- IEC 60332-1
- IEC 60332-1
Кабели для прокладки между элементами строительных конструкций (в пленумах) имеют фторопластовые (PVDF) оболочки и обозначаются аббревиатурой "JPL". Эти уникальные кабели:
- Абразиво-стойкие
- Не поддерживают горение
- Огнеупорные
-
Отвечают требованиям согласно стандартам:
- UL 910
- NEC 820-53 (a) CATVP
- NFPA-262
- UL 910
Не поддерживающие горение и огнеупорные оболочки специфицированы согласно методикам испытаний, указанным в стандартах IEC / UL.
-
IEC 60754-1 Тестирование газовых выделений в процессе горения кабельных материалов:Определение количества газа галоидводородной кислоты (<0,2% Хлора)
-
IEC 60754-2 Тестирование газовых выделений в процессе горения кабельных материалов:Определение степени кислотности газов.(Уровень PH (активность Водорода) > 4,3,проводимость <100 м Сименс/см)
- IEC 60332-1 Испытание пламенем одного кабеля
- IEC 60332-3С Испытание на огнестойкость пучка кабелей
- IEC 61034 Испытание на выделение дыма
- UL 1581-1991 Раздел 1080 VW 1 Тест на поддержание горения: Тест на поддержание горения одного кабеля
- UL 1581-1991 Раздел 1160 Тест на распространение пламени по вертикальным кабелям роста (кабельным лоткам): Испытание на поддержание горения пучка кабелей
- Тесты IEC 60754-1 и IEC 60754-2 означают, что оболочка кабеля не содержит галогенов и Коррозионно-устойчива.
- Тест IEC 60332-1 означает, что оболочка не поддерживает горение.
- Тест IEC 60332-3-24 означает, что оболочка огнеупорна.
- Тест IEC 61034 означает, что оболочка выделяет низкий уровень дыма.
- Тест UL 1581-1991 Раздел 1080 VW 1 на поддержание горения: означает, что оболочка не поддерживает горение
- Тест UL 1581-1991 Раздел 1160 на распространение пламени по вертикальным кабелям роста: означает, что оболочка огнеупорна
- Тест UL 910 на испытание в аэродинамической трубе Штейнера обеспечивает измерения распространения пламени и плотности дыма
- Тест NFPA 262 происходит от теста 910 UL и превосходит его.
Коаксиальные кабели RFS: HELIFLEX® (ХЕЛИФЛЕКС) с воздушным промежутком между проводниками в качестве внутреннего диэлектрика.
Кабели HELIFLEX с воздушным промежутком между проводниками в качестве диэлектрика состоят из внутреннего проводника и внешнего проводника. Посредством использования диэлектрической спиральной прокладки (сделана из высокоплотного полиэтилена) обеспечивается центровка внутреннего проводника внутри внешнего проводника. Профиль диэлектрической спирали либо прямоугольный или, в случае кабелем небольшого диаметра, - трапецеидальный. Кабели большего размера используют тонкие спирали с Т-образными опорами. Кабели для передачи мощных РЧ сигналов используют треножные тефлоновые прокладки, которые расположены периодически вдоль кабеля.
| Серия кабеля | Марка кабеля | Возможные
оболочки | Диаметр,
(дюйм) | Внешний
диаметр, мм | Вес,
кг/м | Мин.
изгиб[1], мм | Затухание
(1 ГГц, дБ/100м | Ном. мощность
на частоте 1 ГГц, кВт |
| Стандартные кабели | HCA38-50 | J; JB | 3/8" | 13.9 | 0.31 | 50 | 9.10 | 0,769 |
| HCA12-50 | JPL | 1/2" | 15.7 | 0.27 | 120 | 7.77 | 2,09 | |
| HCA58-50 | J; JB | 5/8" | 21.4 | 0.70 | 80 | 5.66 | 1,46 | |
| HCA78-50 | J; JB; JPL | 7/8" | 28.3 | 0.68 | 100 | 3.94 | 2,58 | |
| HCA118-50 | J; JB | 1-1/8" | 36.4 | 1.10 | 130 | 3.09 | 3,72 | |
| HCA158-50 | J; JB; JPL | 1-5/8" | 50.4 | 1.30 | 180 | 2.01 | 6,11 | |
| HCA214-50 | J | 2-1/4" | 60.5 | 1.7 | 210 | 1.93 | 6,63 | |
| HCA295-50 | J; JB; JFN | 3" | 71.0 | 2.6 | 270 | 1.47 | 11,2 | |
| HCA300-50 | J; JFN | 3" | 76.7 | 2.6 | 270 | 1.48 | 11,4 | |
| HCA318-50 | J; JB | 3-1/8" | 90.5 | 3.3 | 380 | 1.26 | 17 | |
| HCA418-50 | J; JB; JFN | 4-1/8" | 115.1 | 5.4 | 500 | 0.96 | 25,1 | |
| HCA500-50 | J; JB; JFN | 5" | 147.2 | 8.65 | 800 | 0.69 | 42.0[4] | |
| HCA618-50 | J; JFN | 6-1/8" | 169.0 | 11.0 | 1000 | 0.61 | 54.0[4] | |
| HCA800-50 | J; JB | 8" | 223.0 | 18.6 | 1400 | 0.42 | 103[5] | |
| Кабели с увеличенной мощностью | HCA38-50 | JT | 3/8" | 13.9 | 0.31 | 50 | 9.31 | 1,13 |
| HCA78-50 | JT | 7/8" | 28.3 | 0.68 | 100 | 3.94 | 2,58 | |
| HCA118-50 | JT | 1-1/8" | 36.4 | 1.10 | 130 | 3.09 | 3,72 | |
| HCA158-50 | JT | 1-5/8" | 50.4 | 1.30 | 180 | 2.23 | 8,21 | |
| HCA500-50 | JT | 5" | 147.2 | 8.65 | 800 | 0.728 | 63.6[4] | |
| HCA618-50 | JT | 6-1/8" | 169.0 | 11.0 | 1000 | 0.61 | 54.0[4] | |
| HCA800-50 | JT; JBT | 8" | 223.0 | 18.5 | 1400 | 0.37 | 139[5] | |
| HCA900-50 | Без оболочки | 9'' | 9.6 | 1700 | 0.41 | 245[6] |
Все кабели HELIFLEX с воздушным промежутком между проводниками в качестве диэлектрика разработаны с возможностью следующих особенностей:
- Высокая гибкость
- Высокая прочность к раздавливанию
- Низкое затухание
- Высокая номинальная мощность
-
Продольная однородность
- Ультракоротковолновые системы связи
- Наземные мобильные радиосистемы
- Системы сотовой связи
- Сельские телефонные системы
- ВЧ системы
- Широкополосные системы
- Беспроводные системы
- Фидерные (подводящие) кабели для вещательных станций
- АМ (амплитудная манипуляция)/FM(фазовая манипуляция)
- Аналоговое и цифровое ТВ
- MDS (Многоточечная Распределительная Cистема ТВ)/MMDS (Многоканальная Многоточечная Распределительная Система)
Технические параметры коаксиальных кабелей. При заказе кабеля следует указывать наиболее важные параметры:
- Волновое сопротивление
- Коэффициент отражения
- Затухание
- Средняя номинальная мощность
- Радиус изгиба
- Изгибающий момент
Конструкция коаксиального кабеля.
Оболочки межпотолочных кабелей HELIFLEX® изготавливаются из PVDF (Поливинилиденфторид – Фторопласт), специфицированы согласно методике теста UL 910 (испытание в аэродинамической трубе Штейнера) и подходят для CATVP приложений (кабельное ТВ).
Улучшенное затухание коаксиальных кабелей.
Точность изготовления кабеля RFS соответствует мировому классу.Коаксиальные кабели компании RFS изготавливаются на запатентованных станках, разработанных компанией RFS, имеющих различные производственные возможности и построенных посредством управленческо-производственных мощностей компании RFS. Специальный производственный процесс сварки, изобретенный материнской компанией компании RFS, обеспечивает производство шовной трубки из металлической полосы (ленты). Затем, трубка гофрируется, создавая гибкую броневую оболочку вокруг внутреннего проводника или внешнего проводника.
- Маркировка точной длины
- Заводская маркировка марки (кода) кабеля и номера заказа
- Код номера производственной партии
Особенности и преимущества коаксиального кабеля компании RFS:
Низкий уровень затухания
Низкий уровень затухания коаксиального кабеля компании RFS обеспечивает высокую эффективность передаваемого сигнала вашей РЧ системы.
Высокая номинальная мощность
Благодаря своему малому затуханию, выдающимся свойствам теплопроводности и температурной стабильности диэлектрических материалов, кабели компании RFS обеспечивают долгий срок службы при высоких уровнях мощности передачи.
В случае заявления более жестких требований к коэффициенту отражения, выбирайте кабели с высокими показателями характеристик. Компания RFS предлагает полную линейку продукции от кабелей с низким КСВН (коэффициент стоячей волны по напряжению) в полном разнообразии типов, рабочих частот и значений КСВН. Эти кабели разработаны так, чтобы обеспечить минимально возможный КСВН по всей ширине спектра полосы рабочих частот. Пожалуйста, при заказе кабелей с высокими показателями, указывайте требуемый диапазон рабочих частот. Стандартные кабели имеют минимум -18 дБ Потерь на Отражение (1.29:1 КСВН) для большинства глобальных телекоммуникационных частотных диапазонов, и до – -24 дБ (1.135:1 КСВН) для определенных диапазонов частот некоторых рынков сбыта. Связывайтесь с нашим отделом продаж для детализации требований показателей КСВН к типам кабелей доступным в вашем регионе.
Значения отраженного сигнала кабеля HELIFLEX.
|
Диапазон частот: 40 – 970 МГц |
% |
Уровень возвратных потерь (эхо), (дБ) |
КСВН |
|
Типичное значение |
3-5% |
-30.5…-26.0 |
1.062-1.105 |
|
Максимальное значение |
7% |
-23,1 |
1,15 |
|
Максимальный частотный диапазон |
% |
Уровень возвратных потерь (эхо), (дБ) |
КСВН |
|
40 - 300 МГц |
5% |
-26 |
1,11 |
|
40 - 68 МГц |
4% |
-28 |
1,08 |
|
87 - 108 МГц |
4% |
-28 |
1,08 |
|
174 - 230 МГц |
4% |
-28 |
1,08 |
|
300 - 970 МГц |
5% |
-26 |
1,11 |
|
410 - 470 МГц |
5% |
-26 |
1,11 |
|
470 - 862 МГц* |
4% |
-28 |
1,08 |
*- Для подканалов, указанных заказчиком
Кабели ультракоротковолнового диапазона
Кабель может быть выбран для определенных частотных диапазонов со следующими значениями
|
Максимальный частотный диапазон |
Диаметр кабеля |
% |
Уровень возвратных потерь (эхо), (дБ) |
КСВН |
|
950-1850 МГц |
5/8"(15,9мм) |
7% |
23,1 |
1,15 |
|
7/8"(22,2мм) |
7% |
23,1 |
1,15 | |
|
1-1/8"(28,6мм) |
7% |
23,1 |
1,15 | |
|
1-5/8"(41,3мм) |
7% |
23,1 |
1,15 | |
|
1700-2300 МГц |
7/8"(22,2мм) |
7% |
23,1 |
1,15 |
|
1-5/8"(41,3мм) |
7% |
23,1 |
1,15 | |
|
2300-2700 МГц |
7/8"(22,2мм) |
7% |
23,1 |
1,15 |
|
1700-2300 МГц |
7/8"(22,2мм) |
5% |
26 |
1,11 |
|
1-5/8"(41,3мм) |
5% |
26 |
1,11 | |
|
2300-2700 МГц |
7/8"(22,2мм) |
5% |
26 |
1,11 |
|
1-5/8"(41,3мм) |
7% |
23,1 |
1,15 |
RG кабель компании RFS с плетеным внешним проводником используют конструкцию с двойным экраном, состоящей из алюминиевой обертки (фольги) под луженой медной оплеткой. Внешняя оболочка – из черного полиэтилена с высокой абразиво-стойкостью. Диэлектрик из вспененного полиэтилена обеспечивает низкое затухание и надежные электрические характеристики.
| Серия кабеля | Марка кабеля | Возможные оболочки | Диаметр, (дюйм) | Внешний диаметр, мм | Вес, кг/м | Мин. изгиб[1], мм | Затухание (1 ГГц [2)], дБ/100м |
| Тип RF | RF174-50 | JF | 5/64" | 2.7 | 0.012 | 14 | 42 |
| Тип RG | RG58-50 | JF | 9/64" | 5.0 | 0.037 | 25.4 | 100 |
| RG223-50 | JF | 5/32" | 5.4 | 0.055 | 30 | 55 | |
| RG213-50 | JF | 5/16" | 10.31 | 0.155 | 50.0 | 205 | |
| RG214-50 | JF | 3/8" | 10.8 | 0.185 | 55.0 | 110 | |
| Тип RGC | RGC58-50 | J | 9/64" | 5.0 | 0.030 | 25.4 | 100 |
| RGC213-50 | J | 5/16" | 10.34 | 0.120 | 50.0 | 205 | |
| RGC8-50 | J | 5/16" | 10.24 | 0.133 | 25.4 | 60 |
| Тип кабеля | Внутренний проводник | Диэлектрик | Внешний проводник | |
| RF174-50 | Стандартный медный провод |
Плотный
PE
| Луженая медная оплетка | |
| RG58-50 | ||||
| RG223-50 | Медный провод, покрытый серебром | Двойная посеребренная медная оплетка | ||
| RG213-50 | Стандартный медный провод | Медная оплетка | ||
| RG214-50 | Стандартизированный медный провод, покрытый серебром | Медная оплетка, покрытая двойным слоем серебра | ||
| RGC58-50 | Непокрытая медь |
Вспененный
PE
| Луженая медная оплетка и алюминиевый экран | |
| RGC213-50 | ||||
| RGC8-50 | ||||
- Очень высокая гибкость
- Низкое затухание
- Высокая эффективность экранирования.
Назад в раздел
