Антенны WiMAX
|
|
||||||||
|
|
||||||||
|
|
||||||||
|
|
||||||||
Секторные антенны для для базовых станций систем WiMAX и беспроводных широкополосных сетей топологии "Точка - Многоточка"
Рабочий диапазон частот 3300-3800 МГц (3400-3600 МГц)
|
Наименование |
ДН |
КУ |
Поляризация |
P, Вт |
Разъемы |
Разъемы, мм |
|
70° |
16.5 dBi |
V |
50 |
N-female |
573x95x53 | |
|
90° |
15 dBi |
DS ± 45º |
50 |
2xN-female |
600x225x40 | |
|

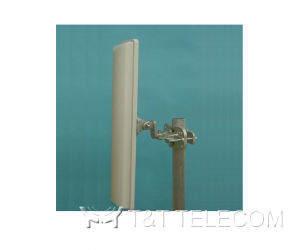

90° |
15.5 dBi |
V |
50 |
N-female |
573x95x53 | |
|

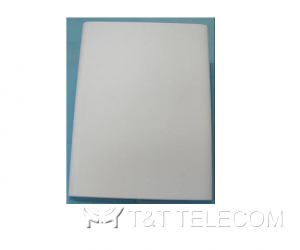

90° |
6x15 dBi |
DS ± 45º |
5 ср,, 50_пик. |
6xN-female |
800x600x40 | |
|
120° |
14.5 dBi |
V |
50 |
N-female |
573x95x53 |
Рабочий диапазон антенн 3300-4010 МГц
|
Наименование |
ДН |
КУ |
Поляризация |
P, Вт |
Разъемы |
Размеры, мм |
|
60° |
15 dBi |
2 x H |
10 |
2xN-female |
370x370x40 | |
|
60° |
15 dBi |
2 x V |
10 |
2xN-female |
370x370x40 | |
|
60° |
15 dBi |
V / H |
10 |
2xN-female |
370x370x40 | |
|
90° |
14 dBi |
V / H |
10 |
2xN-female |
370x370x40 |
Список принятых сокращений
ДН – Угол апертуры – ширина луча (диаграмма направленности) по уровню половинной мощности.
КУ – Коэффициент усиления антенны.
DS ± 45º – Антенна XPol. Поляризация с наклоном +45º и -45º (Dual Slant Polarization ± 45º).
DS 2x±45° – Сдвоенная поляризация с наклоном (2 х +45º и 2 х -45) (Double Dual Slant Polarization).
DS: ±45°/ V – Совмещенная поляризация: вертикальная + с наклоном +45º и -45º (Triple Polarizations: Dual Slant ± 45° and Vertical).
V/H – Совмещенная: вертикальная и горизонтальная поляризация (Dual-polarized vertically/horizontally).
H – Линейная горизонтальная поляризация (Linear Horizontal Polarization).
V – Линейная вертикальная поляризация (Linear Vertical Polarization).
P – Максимальная подаваемая мощность сигнала на вход антенны (непрерывная/пик).
Информация для заказа
ДН – Угол апертуры – ширина луча (диаграмма направленности) по уровню половинной мощности.
КУ – Коэффициент усиления антенны.
DS ± 45º – Антенна XPol. Поляризация с наклоном +45º и -45º (Dual Slant Polarization ± 45º).
DS 2x±45° – Сдвоенная поляризация с наклоном (2 х +45º и 2 х -45) (Double Dual Slant Polarization).
DS: ±45°/ V – Совмещенная поляризация: вертикальная + с наклоном +45º и -45º (Triple Polarizations: Dual Slant ± 45° and Vertical).
V/H – Совмещенная: вертикальная и горизонтальная поляризация (Dual-polarized vertically/horizontally).
H – Линейная горизонтальная поляризация (Linear Horizontal Polarization).
V – Линейная вертикальная поляризация (Linear Vertical Polarization).
P – Максимальная подаваемая мощность сигнала на вход антенны (непрерывная/пик).
Информация для заказа
| MA-WC35-2DS17 | антенна подходит к крепление MNT-60A (опционально регулируемое крепление на стене/опоре) |
| MA-WC35-2DS17B | антенна с креплением MNT-60A |
| MA-WC36-17 | антенна подходит к крепление MNT-22 (опционально регулируемое крепление на стене/опоре) |
| MA-WC36-17B | антенна с креплением MNT-22 |
| MA-WC36-2H15 | антенна подходит к крепление MNT-22 (опционально регулируемое крепление на стене/опоре) |
| MA-WC36-2H15B | антенна с креплением MNT-22 |
| MA-WC36-2V15 | антенна подходит к крепление MNT-22 (опционально регулируемое крепление на стене/опоре) |
| MA-WC36-2V15B | антенна с креплением MNT-22 |
| MA-WC36-DP15 | антенна подходит к крепление MNT-22 (опционально регулируемое крепление на стене/опоре) |
| MA-WC36-DP15B | антенна с креплением MNT-22 |

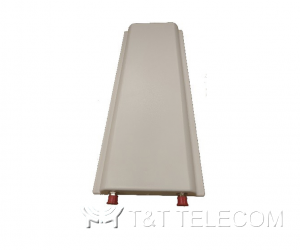

| MA-WD35-DS15 | антенна подходит к крепление MNT-22 (опционально регулируемое крепление на стене/опоре) |
| MA-WD35-DS15B | антенна с креплением MNT-22 |

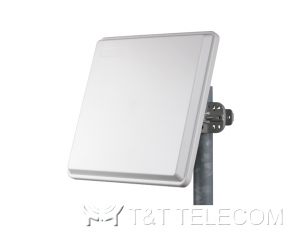

| MA-WD36-DP14N | антенна подходит к крепление MNT-22 (опционально регулируемое крепление на стене/опоре) |
| MA-WD36-DP14NB | антенна с креплением MNT-22 |
