Комбайнеры

Подбор по параметрам
Название





Комбайнеры для антенно-фидерного тракта базовых станций

Комбайнеры помещают несколько сигналов передачи (Tx) и приема (Rx) на один общий порт. В системе объединения сумматор Tx собирает все передаваемые сигналы в один выходной порт, в то время как мультисоединитель приема принимает входящие сигналы и разделяет их для подачи на несколько приемников. Если выходной сигнал Tx и входной сигнал Rx подаются на порты Tx и Rx комбайнера, то результирующий общий порт (Ant) передает оба сигнала в/из одной антенны, создавая многоканальную систему объединения RF.

Антенные сумматоры играют решающую роль в эффективном функционировании систем беспроводной связи. Позволяя нескольким антеннам работать вместе как единое целое, они улучшают распределение сигнала, минимизируют помехи и оптимизируют мощность сигнала. Понимание функциональности антенного сумматора важно для профессионалов в этой области, которые стремятся максимизировать производительность и надежность беспроводных сетей. В этой статье мы подробнее рассмотрим, как работает антенный сумматор, изучим его ключевые компоненты и принципы его работы.

Что такое антенный комбайнер?
Антенный комбайнер — это устройство, которое объединяет сигналы от нескольких антенн в один выход. Он объединяет сигналы от отдельных антенн и выводит их как один сигнал.

Основная функция антенного сумматора – устранение помех сигнала и улучшение качества сигнала. Объединяя сигналы от нескольких антенн, сумматор гарантирует, что каждая антенна принимает равное распределение радиочастотного сигнала, сводя при этом к минимуму помехи.

Антенные сумматоры обычно используются в различных отраслях, таких как радиовещание, телекоммуникации и системы беспроводной связи. Они особенно полезны в ситуациях, когда требуется несколько антенн для покрытия большой площади или повышения мощности сигнала.

В целом, основная цель антенного комбайнера — упростить распределение сигнала путем объединения нескольких антенн в один высококачественный сигнал. Эта технология играет решающую роль в обеспечении эффективности и результативности систем связи, повышении надежности сигнала и повышении общей производительности.

Типы антенных комбайнеров (сумматоров)
  • Двухдиапазонные комбайнеры
  • Трёхдиапазонные комбайнеры

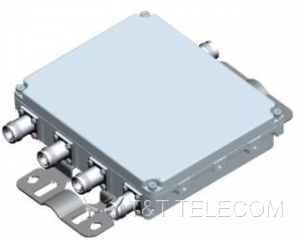

  • Четырехдиапазонные комбайнеры
  • Многодиапазонные комбайнеры
Доступны различные типы антенных сумматоров, каждый из которых предназначен для различных применений и требований.

1. Активные комбайнеры. В этих сумматорах используются активные компоненты, такие как усилители и фильтры, для объединения сигналов. Для работы им требуется питание, и они идеально подходят для ситуаций, когда уровень сигнала слабый или его необходимо усилить.

2. Пассивные комбайнеры. Пассивные сумматоры не требуют питания для работы и используют пассивные компоненты, такие как резисторы и трансформаторы. Они подходят для ситуаций, когда уровень сигнала уже сильный и не требует усиления.

3. Радиочастотные комбайнеры. Радиочастотные сумматоры обычно используются в радиовещательных приложениях для объединения нескольких радиочастотных сигналов в один. Они обычно используются в теле- и радиовещании для объединения сигналов разных каналов или передатчиков.

4. Комбайнеры с распределенными усилителями. Эти сумматоры используют распределенные усилители для объединения сигналов и их одновременного усиления. Они обычно используются в военных и оборонных приложениях, где решающее значение имеют высокая выходная мощность и целостность сигнала.

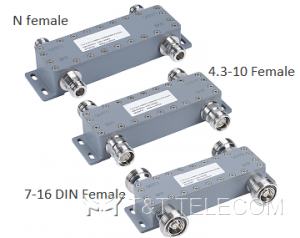

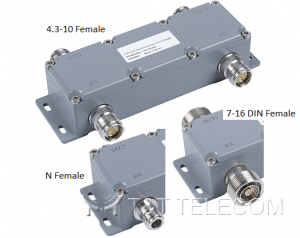

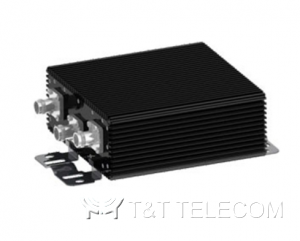

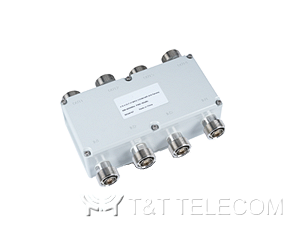

5. Гибридные комбайнеры. Гибридные сумматоры предназначены для объединения сигналов разных частот или форм. Они широко используются в телекоммуникационной отрасли для объединения сигналов от нескольких беспроводных систем в один выход.

В целом, антенные комбайнеры играют жизненно важную роль в объединении сигналов от нескольких антенн, а тип используемого сумматора зависит от конкретного применения и требований.

Понимание основных компонентов антенного комбайнера (сумматора)
Чтобы понять, как работает антенный сумматор, важно знать его основные компоненты.

Первым компонентом антенного комбайнера являются входные разъемы. Эти разъемы используются для подключения антенн к комбайнеру. Каждый входной разъем соответствует отдельной антенне.

Второй компонент – объединяющая сеть. Эта сеть отвечает за объединение отдельных сигналов от каждой антенны в один выходной сигнал. Это гарантирует, что сигналы не мешают друг другу и правильно объединяются без потери качества.

Еще одним важным компонентом является изоляционная сеть. Эта сеть предназначена для предотвращения помех между отдельными антеннами. Это гарантирует, что каждый сигнал изолирован и не влияет на работу других антенн, подключенных к сумматору.

Кроме того, в состав антенного комбайнера могут входить фильтры и усилители. Они используются для повышения качества и силы объединенного сигнала.

В целом, компоненты антенного комбайнера работают вместе, объединяя сигналы нескольких антенн в один выходной сигнал, обеспечивая эффективное и надежное решение для распределения сигналов.

Роль фильтров и усилителей в антенных сумматорах
Фильтры и усилители играют решающую роль в работе антенных комбайнеров. Эти компоненты отвечают за обеспечение надлежащей производительности и эффективности системы сумматора.

Фильтры. Антенные сумматоры используют фильтры для разделения различных частотных диапазонов, принимаемых несколькими антеннами. Эти фильтры пропускают только нужные частоты, ослабляя или блокируя нежелательные сигналы. Используя фильтры, сумматор гарантирует, что каждая антенна принимает определенную частоту, для которой она предназначена, уменьшая помехи и улучшая качество сигнала.

Усилители. Еще одним ключевым компонентом антенных сумматоров являются усилители. Эти устройства усиливают сигналы, полученные от каждой антенны, и объединяют их в один выходной сигнал. Усилители компенсируют любые потери сигнала, которые могут возникнуть в процессе объединения, обеспечивая сильный и надежный выходной сигнал.

Комбинация фильтров и усилителей в антенных сумматорах позволяет эффективно маршрутизировать и распределять сигналы. Тщательно выбирая и балансируя фильтры и усилители, сумматор может выдавать высококачественные, свободные от шумов сигналы, подходящие для различных приложений.

В целом, фильтры и усилители являются важными элементами антенных сумматоров, позволяя системе эффективно обрабатывать несколько сигналов, сохраняя при этом целостность сигнала и минимизируя помехи.

Как достигается мультиплексирование сигналов в антенных сумматорах
Мультиплексирование сигналов является важнейшей функцией антенных сумматоров, поскольку оно позволяет объединять несколько сигналов в один выходной сигнал. Этот процесс включает в себя несколько этапов, которые обеспечивают эффективную и надежную передачу сигнала.

Сначала поступающие сигналы от разных антенн подаются в блок сумматора. Затем каждый сигнал проходит через фильтр, который устраняет нежелательные частоты и улучшает качество сигнала. Эти фильтры предназначены для изоляции определенных полос частот для предотвращения помех.

Затем отфильтрованные сигналы усиливаются, чтобы компенсировать любые потери сигнала, которые могли возникнуть на предыдущих этапах. Усилители повышают мощность сигналов, обеспечивая достаточную мощность для передачи.

После усиления отдельные сигналы объединяются с использованием метода слияния, известного как объединение. Это предполагает сложение усиленных сигналов вместе с сохранением их различных характеристик, таких как частота и фаза.

Наконец, объединенный сигнал подвергается дополнительной фильтрации для удаления оставшихся помех и шума перед отправкой на устройство вывода или передатчик.

Используя эти методы мультиплексирования, антенные сумматоры обеспечивают эффективную передачу нескольких сигналов по одному каналу или частоте, максимально используя доступную полосу пропускания и оптимизируя качество сигнала.

90-градусные гибридные комбайнеры
Эти устройства получили свое название из-за своей роли квадратурных ответвителей, что означает, что входной сигнал разделяется на два сигнала, разнесенных по фазе на 90 градусов. Они демонстрируют полосу пропускания в лучшем случае 4:1.
