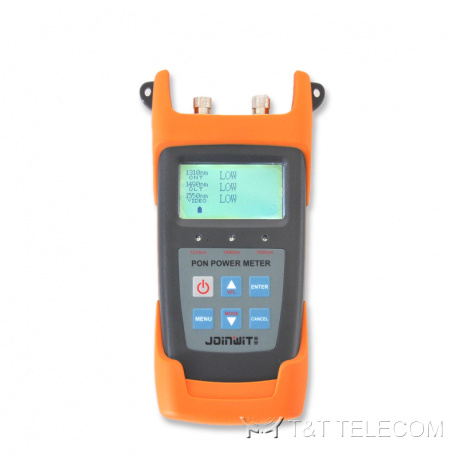

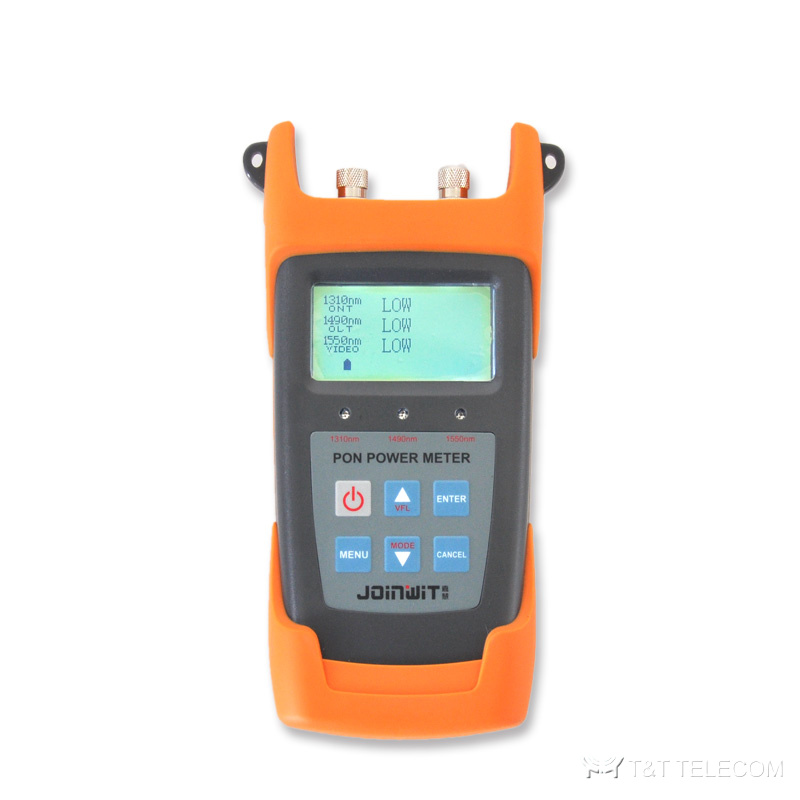

JW3213 Измеритель мощности для пассивных оптических сетей (PON)

Характеристики
Производитель : Joinwit
Цена:   по запросу  ?
Купить
доставка ТЗ выезд инженера Профессиональный монтаж военный регистр
Описание

Joinwit JW3213 - селективный измеритель оптической мощности в сетях PON

Функциональные особенности
  • Поддержка одновременного измерения и отображения сигналов данных, звуковых и видео сигналов в сетях BPON/EPON/GPON.
  • Обеспечение одновременного измерения для всех трех длин волн волокна (1490 нм, 1550 нм, 1310 нм)
  • Использование в пакетном режиме измерения восходящего потока 1310 нм.
  • Использование программного обеспечения для подключения к ПК, чтобы установить порог, передачу данных и калибровку длины волны.
  • Коммуникационный порт USB позволяет передавать данные на ПК. 1000 единиц измерения могут быть сохранены в измерителе мощности JW3213 PON или компьютере для просмотра данных.
  • С модулем измерителя оптического мощности включает 850, 1300, 1310, 1490, 1550, 1625 пикселей (JW3213AP, JW3213A без длины волны 850 нм)
  • С модулем визуального дефектоскопа (JW3213andJW3213AV)
  • Измеритель оптической мощности и VFL (визуальный дефектоскоп) с одним портом. (Только JW3213A)
  • Дополнительный дисплей на английском языке.
  • Всего предлагается до 10 различных наборов пороговых значений. Три состояния отображают различные состояния оптического сигнала: Pas (Прохождение), Warn (Предупреждение) и Fail (Нарушение нормальной работы) соответственно.
  • Функцию автоматического выключения через 10 минут можно активировать или деактивировать.
  • Хороший дизайн клавиш, высокая чувствительность, значительно уменьшенный объем и вес тестера.
  • Различные модели, соответствующие разным функциям, в зависимости от применения для собственных нужд на выбор.


Технические характеристики

Модуль PON:

JW3213

JW3213A

JW3213AV

JW3213AP

Восходящий поток измерений на 1310 нм

Зона прохождения (нм)

1260 нм — 1360 нм

Диапазон измерения (дБм)

-40 дБм — +10 дБм

Входная мощность (макс.)

15 дБм

Изоляция при 1490/1550 (дБ)

> 40 дБ

Погрешность измерения в пакетном режиме

<± 0,5 дБ

Нисходящий поток измерений на 1490 нм

Зона прохождения (нм)

1470 нм — 1505 нм

Диапазон измерения (дБм)

-40 дБм — +10 дБм

Входная мощность (макс.)

15 дБм

Изоляция при 1310/1550 (дБ)

> 40 дБ

Нисходящий поток измерений на 1550 нм

Зона прохождения (нм)

1535 нм — 1570 нм

Диапазон измерения (дБм)

-40 дБм — + 20 дБм

Входная мощность (макс.)

25 дБм

Изоляция при (1310/1490 нм

> 40 дБ

Точность измерения

Собственная погрешность (дБ)

±0,5 дБ

Линейность (дБ)

±0,1дБ

Прохождение через вносимые потери (дБ)

<1,5 дБ

Общая информация

Тип детектора

InGaAs

Оптический разъем

Сменный / универсальный переходник 2,5 мм типа FC/SC/ST

Тип волокна

SM 9/125 мкм

Единица измерения

дБ/дБм/xВт

Разрешение (дБ)

0,01 дБ

Рабочее напряжение (В)

3,3 — 5,5 В постоянного тока

Источник электропитания

батарейка 1,5 В - 3 шт.

Непрерывное время работы (ч)

PON: 90 ч

PON: 90 ч
OPM: 100
ч
VFL: 50
ч

PO: 90 ч
VFL: 50 ч

PON: 90 ч
OPM: 100 ч

Рабочая температура ()

-10 60

Температура хранения ()

-25 70

Вес (кг)

0.423

0.425

0.424

0.424

Дополнительные файлы
Руководство пользователя JW3213
