Кварцевые резонаторы Россия
|
|
||||||||
Кристаллические резонаторы кварца (часто называемые «кристаллами») широко используются в системах с частотным контролем из-за их непревзойденной комбинации высокой добротности Q, стабильности, малых размеров и низкой стоимости. В качестве возможных материалов были исследованы многие различные вещества, но в течение многих лет кварцевые резонаторы были предпочтительны в удовлетворении потребностей в точном управлении частотой. По сравнению с другими аналогами, (например: LC-контурами, механическими, такими как камертонные и пьезоэлектрические керамические резонаторы или другие монокристаллические материалы), кварцевый резонатор обладает уникальной комбинацией свойств.
Во-первых, свойства материала монокристаллического кварца чрезвычайно устойчивы со временем, температурой и другими изменениями окружающей среды, а также с высокой повторяемостью от одного образца к другому. Акустические потери или внутреннее трение данного материала очень низки, что приводит непосредственно к одному из ключевых свойств кварцевого резонатора - его чрезвычайно высокой добротности. Внутренний Q кварца составляет около 107 на частоте 1 МГц. Камертонные резонаторы обычно имеют Q-факторы от десятков тысяч до нескольких сотен тысяч, что на порядки лучше схем LC.
Второе ключевое свойство кварцевого резонатора - его устойчивость по изменению температуры. В зависимости от формы и ориентации кристаллической заготовки можно использовать множество различных режимов вибрации и можно управлять частотно-температурными характеристиками с близким пределом с помощью соответствующего выбора. Наиболее часто используемым типом является AT-срез, где затвор кварца выполнен в виде тонкой пластины, отрезанной под углом около 35 ° 15 'к оптической оси кристалла.
Третья существенная характеристика кварцевого резонатора связана с устойчивостью его механических свойств. Краткая и долгосрочная стабильность, проявляющаяся в частотных дрейфах всего в несколько частей на миллион в год, легко доступна из коммерческих единиц. Прецизионные кварцевые резонаторы, изготовленные в условиях строгого контроля, уступают только атомным часам в частотной стабильности и точности.
Ориентация кварцевой пластины
Кварцевые резонаторы состоят из специально установленных и металлизированных пластин кристаллического кварца с использованием колебаний объемной акустической волны (BAW). Первоначально кварцевые пластины были изготовлены из натурального кварца, но сегодня культивируемый кварц используется почти в виде исключения. Пластины (также называемые пластинами или заготовками) изготавливаются с точным ориентированием относительно кристаллографических осей кварцевого материала. Ориентация или «разрезание» определяет частотно-температурные характеристики и другие важные свойства резонатора.

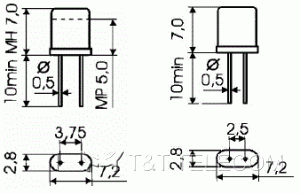

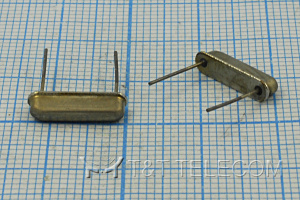

Типы корпусов кварцевых резонаторов
| Размеры | 13.46 mm x 11.35 mm | 4.9 mm x 1.8 mm | 8.3 mm x 3.2 mm |
| 1.2 mm x 1 mm | 13.46 mm x 5.08 mm | 4.9 mm x 1.8 mm x 0.8 mm | 8.6 mm x 2.7 mm |
| 1.6 mm x 1 mm | 13.5 mm x 4.7 mm | 5 mm 3.2 mm | 8.7 mm x 3.7 mm |
| 1.6 mm x 1.2 mm | 2 mm x 1.2 mm | 5 mm x 2.5 mm | 8.7 mm x 3.8 mm |
| 1.6 mm x 1.2 mm x 0.3 mm | 2 mm x 1.6 mm | 5 mm x 3.2 mm | 8.7 mm x 4.9 mm |
| 1.6 mm x 1.2 mm x 0.351.6 mm x 1.2 mm x 0.35 mm | 2 mm x 1.6 mm x 0.4 mm | 5 mmx 3.2 mm | 8.9 mm x 3.1 mm |
| 1.65 mm x 1.05 mm x 0.5 mm | 2 mm x 1.6 mm x 0.45 mm | 6 mm x 2 mm | 87-SMX |
| 10 mm x 4.5 mm | 2 mm x 1.6 mm x 0.5 mm | 6 mm x 3 mm | 87-SMX-4 |
| 10.41 mm x 4.06 mm | 2 mm x 1.6 mm x 0.65 mm | 6 mm x 3.3 mm | CFPX-104 |
| 11 mm x 5 mm | 2 mm x 6.1 mm | 6 mm x 3.5 mm | CFPX-180 |
| 11.05 mm x 4.65 mm | 2 mm x 6.2 mm | 6 mm x 3.6 mm | CFPX-181-4 |
| 11.05 mm x 4.7 mm | 2.05 mm x 1.2 mm | 6 mm x 3.6 mm x 1.2 mm | CFPX-217 |
| 11.35 mm x 4.65 mm x 3.5 mm | 2.05 mm x 1.2 mm x 0.6 mm | 6.2 mm x 2.1 mm | CFPX-218 |
| 11.35 mm x 4.85 mm | 2.05 mm x 1.25 mm x 0.35 mm | 6.2 mm x 3.7 mm | CSMD-4 |
| 11.35 mm x 5 mm | 2.1 mm x 1.3 mm | 6.6 mm x 3 mm | Cylinder (цилиндр) |
| 11.4 mm x 4.7 mm | 2.5 mm x 1.2 mm | 6.7 mm x 1.4 mm | ECX-31B |
| 11.4 mm x 4.75 mm | 2.5 mm x 2 mm | 6.7 mm x 1.5 mm | ECX-32HC-22 |
| 11.4 mm x 4.8 mm | 2.5 mm x 2 mm x 0.5 mm | 6.9 mm x 1.4 mm | HC-49 |
| 11.4 mm x 4.9 mm | 2.5 mm x 2 mm x 0.55 mm | 7 mm x 1.5 mm | HC-49-4H |
| 11.5 mm x 4.5 mm | 2.5 mm x 2 mm x 1 mm | 7 mm x 4.1 mm | HC-49/S |
| 11.5 mm x 4.7 mm | 3.2 mm x 1.5 mm | 7 mm x 5 mm | HC-49/SLF |
| 11.6 mm x 5 mm | 3.2 mm x 1.5 mm x 0.8 mm | 7.1 mm x 3.3 mm | HC-49/U |
| 11.7 mm x 4 mm | 3.2 mm x 1.6 mm | 7.2 mm x 5.2 mm | HC-49/UP |
| 11.7 mm x 4.8 mm | 3.2 mm x 2.5 mm | 7.5 mm x 2.9 mm | HC-49/UP-2 |
| 11.7 mm x 4.8 mm x 3.7 mm | 3.2 mm x 2.5 mm x 0.6 mm | 7.5 mm x 5 mm | HC-49/US |
| 11.8 mm x 5.5 mm | 3.2 mm x 2.5 mm x 0.7 mm | 7.5 mm x 5.15 mm | HC-49/US-SM |
| 12.4 mm x 4.7 mm | 3.2 mm x 2.5 mm x 0.8 mm | 7.5 mm x 5.2 mm | HC-49/USSX |
| 12.5 mm x 4.6 mm | 3.2 mm x 5 mm | 7.6 mm x 4.1 mm | HC-49/USX |
| 12.5 mm x 4.85 mm | 3.3 mm x 2.6 mm | 7.9 mm x 3.7 mm | HC-49/UX |
| 12.7 mm x 4.7 mm | 3.4 mm x 0.8 mm | 7.9 mm x 3.8 mm | HC-49S |
| 13 mm x 4.73 mm | 3.4 mm x 2.7 mm | 8 mm x 3.2 mm | SMD-2 |
| 13.1 mm x 5 mm | 3.5 mm x 1.5 mm x 0.9 mm | 8 mm x 3.8 mm | SMD-4 |
| 13.2 mm x 4.8 mm | 4 mm x 2.5 mm | 8 mm x 3.8 mm x 2.54 mm | SOT-26-6 |
| 13.2 mm x 5 mm | 4.1 mm x 1.5 mm | 8 mm x 4.5 mm | |
| 13.3 mm x 4.85 mm | 4.1 mm x 1.5 mm x 0.9 mm | 8.3 mm x 2.5 mm |
