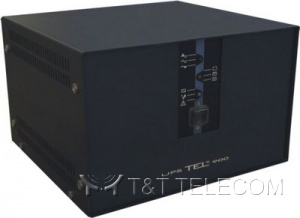

Агрегаты бесперебойного питания для телекоммуникационных систем
Агрегаты бесперебойного питания (АБП) серии UPStel предназначены для бесперебойного электропитания напряжением переменного тока 220 В частотой 50 Гц систем связи и телекоммуникационных систем, управляемых средствами вычислительной техники, промышленного и иного оборудования, не допускающего перерывов в энергоснабжении.
АБП пригодны для работы на объектах, где имеется резервная аккумуляторная батарея напряжением 24/48/60 В. Обеспечивают питание электроприёмников c потребляемой мощностью до 600/900/1500 ВА.
Агрегат бесперебойного питания представляет собой качественный и надежный источник переменного тока, состоящий из инвертора, встроенной электронной обводной цепи, помехоподавляющего фильтра и ограничителя импульсных перенапряжений.
В дежурном режиме работы UPStel питает нагрузку от однофазной электросети переменного тока через обводную цепь, обеспечивая фильтрацию и подавление выбросов сетевого напряжения.
В автономном режиме, при отключении или недопустимых отклонениях параметров сетевого напряжения, UPStel переключает нагрузку на питание от инвертора, использующего энергию резервной аккумуляторной батареи. Время работы от батареи не ограничено и определяется её емкостью.
Достоинства и отличительные особенности:
- Микропроцессорное управление
- Автоматическая диагностика
- Перегрузочная способность до 200 %
- Дистанционный контроль и управление
- Высокий КПД

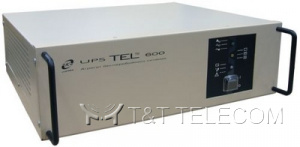

- Конструкция АБП серии UPStel-R предназначена для монтажа в 19" стойку
- Естественное охлаждение
- Возможность работы с дизельгенераторными установками
- Электронная защита от перегрузок, недопустимых изменений напряжения сети и аккумуляторной батареи
- Автоматическое отключение при разряде батареи
- Удобство и простота обслуживания при эксплуатации
Область применения:
- Системы связи и телекоммуникационные системы, управляемые средствами вычислительной техники, управляющие и измерительные системы
- Серверы, рабочие станции, персональные компьютеры и их периферийное оборудование, вычислительные сети и системы, промышленное оборудование
- Офисное и торговое оборудование
- Системы безопасности, охранной и пожарной сигнализации, видеонаблюдения
- Системы управления автономным тепло- и водоснабжением
- Системы кондиционирования технологических помещений
Технические характеристики
|
Параметр, еденица измерения |
UPStel- 600/24 |
UPStel- 900/24 |
UPStel- 1500/24 |
UPStel- 330/48 |
UPStel- 600/48 |
UPStel- 900/48 |
UPStel- 1500/48 |
UPStel- 600/60 |
UPStel- 900/60 |
UPStel- 1500/60 |
|
Входные параметры для электросети переменного тока | ||||||||||
|
Номинальное входное напряжение, В |
220 | |||||||||
|
Номинальный входной ток, А |
2,8 |
4,1 |
6,8 |
1,5 |
2,8 |
4,1 |
6,8 |
2,8 |
4,1 |
6,8 |
|
Максимальный входной ток, А |
3,15 |
5,0 |
8,0 |
1,8 |
3,15 |
5,0 |
8,0 |
3,15 |
5,0 |
8,0 |
|
Диапазон напряжения без перехода в автономный режим (может программироватья в указанных пределах), В |
от 198 - 242 (-10 % ... +10 %)
| |||||||||
|
Номинальная частота сети, Гц |
50 | |||||||||
|
Входные параметры для источника постоянного тока (аккумуляторной батареи) | ||||||||||
|
Номинальное входное напряжение, В |
24 |
48 |
60 | |||||||
|
Статический диапазон входного напряжения (может программироваться в указанных пределах), В |
от 21 - 27
|
от 42 - 55
|
от 53 - 65
| |||||||
|
Номинальный входной ток, А |
18 |
26,9 |
44,8 |
5,0 |
8,9 |
13,4 |
22,4 |
7,1 |
10,7 |
17,9 |
|
Максимальный входной ток при номинальной нагрузке, А |
25 |
38 |
64 |
6,8 |
12 |
18 |
30 |
10 |
15 |
25 |
|
при Uвх=20 В |
при Uвх=39 В |
при Uвх=48 В | ||||||||
|
Выходные параметры | ||||||||||
|
Номинальная выходная мощность, Вт |
400 |
600 |
1000 |
220 |
400 |
600 |
1000 |
400 |
600 |
1000 |
|
Выходная мощность при нелинейной нагрузке, ВА |
600 |
900 |
1500 |
330 |
600 |
900 |
1500 |
600 |
900 |
1500 |
|
Номинальный выходной ток, Iном, А |
1,8 |
2,7 |
4,5 |
1,0 |
1,8 |
2,7 |
4,5 |
1,8 |
2,7 |
4,5 |
|
Коэффициент мощности нагрузки |
0,5 - 1,0 | |||||||||
