Кабель Prysmian / Draka
Коаксиальные кабели Draka NK Cables - Prysmian Group
Включают два семейства продуктов:
- RFX и RF2X для широкополосных систем в зданиях и туннелях с подключенным режимом с гофрированным внешним проводником.
- RFXT в основном для выбранных частот в тоннелях.
Кабели RFX имеют слоты в одной строке на внешнем проводнике, RF2X имеют слоты в два линии на внешнем проводнике. Излучающий кабель RFXT имеет прорези на наложенной медной ленте в качестве внешнего проводника. RFFX и RFEX- более гибкие и отличные варианты для зданий, поездов и т. д. Кабели RFX или RF2X также могут быть с подвесной проволокой (RFXK или RF2XK).
Отдел продаж: market@tt-telecom.ru
| Маркировка кабеля | Код продукта | Диаметр вн. проводника
mm (дюйм) | Диаметр внеш. проводника
mm (дюйм) | Диаметр оболочки
mm (дюйм) | Стандартная длина
m (ft) | Барабан |
| Фидерный кабель общего применения | ||||||
| RFA 1/4”-50 | NKRFA01400 | 2.4 (0.09) | 7.5 (0.3) | 10.0 (0.39) | 500 (1640) | P6D |
| RFA 3/8”-50 | NKRFA03800 | 3.1 (0.12) | 9.5 (0.37) | 11.2 (0.44) | 250 (820) | P6D |
| RFA 1/2”-50 | NKRFA01200 | 4.8 (0.19) | 13.9 (0.55) | 16.0 (0.63) | 500 (1640) | P11D |
| RFA 7/8”-50 | NKRFA07800 | 9.4 (0.37) | 25.4 (1.00) | 27.8 (1.09) | 500 (1640) | P13G |
| RFA 7/8”-50 AL | NKRFAL07800 | 9.4 (0.37) | 25.4 (1.00) | 28.0 (1.10) | 500 (1640) | P13G |
| RFA 1 1/4”-50 | NKRFA11400 | 13.0 (0.51) | 35.8 (1.41) | 39.0 (1.54) | 600 (1968) | P20G |

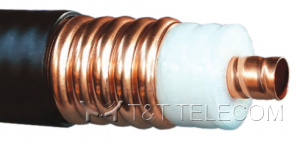

| RFA 1 5/8”-50 | NKRFA15800 | 17.6 (0.69) | 46.3 (1.82) | 50.0 (1.97) | 400 (1312) | P20G |
| RFA_1_5/8”_50_AL | NKRFAL15800 | 17.5 (0.69) | 46.5 (1.83) | 50.0 (1.97) | 400 (1312) | P20G |
| RFA 2 1/4”-50 | NKRFA21400 | 21.2 (0.83) | 55.9 (2.20) | 60.0 (2.36) | 300 (984) | P21Q |
| Фидерный кабель особо гибкий | ||||||
| RFF 1/4”-50 | NKRFF01400 | 1.9 (0.07) | 6.4 (0.25) | 7.4 (0.29) | 250 (820) | P5C |
| RFF 3/8”-50 | NKRFF03800 | 2.6 (0.10) | 9.0 (0.35) | 10.1 (0.40) | 250 (820) | P5C |

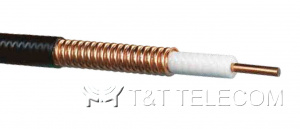

| RFF 1/2”-50 | NKRFF01200 | 3.55 (0.14) | 11.9 (0.47) | 13.5 (0.53) | 500 (1640) | P11D |
| RFE 7/8”-50 | NKRFE07800 | 9.4 (0.37) | 24.9 (0.98) | 27.5 (1.08) | 500 (1640) | P13G |
| RFE 1 1/4”-50 | NKRFE11400 | 13.6 (0.53) | 35.8 (1.41) | 39.0 (1.53) | 600 (1968) | P20G |
| RFE 1 5/8”-50 | NKRFE15800 | 17.5 (0.69) | 46.5 (1.83) | 50.0 (1.97) | 400 (1312) | P20G |
| Кабель радиоизлучающий | ||||||
| RFX 1/2”-50 | NKRFX01200 | 4.8 (0.19) | 13.9 (0.55) | 16.0 (0.63) | 500 (1640) | P11D |
| RFX 7/8”-50 | NKRFX07800 | 9.3 (0.37) | 25.2 (0.99) | 27.8 (1.09) | 500 (1640) | P13G |
| RFX 1 1/4”-50 | NKRFX11400 | 13.0 (0.51) | 35.8 (1.41) | 39.0 (1.54) | 600 (1968) | P20G |
| RFX 1 5/8”-50 | NKRFX15800 | 17.6 (0.69) | 46.3 (1.82) | 50.0 (1.97) | 400 (1312) | P20G |
| RFXT 7/8”-50 | NKRFXT07806 | 9.0 (0.35) | 23.5 (0.93) | 28.7 (1.13) | 500 (1640) | P21G |
| RFXT 1 1/4”-50 | NKRFXT11406 | 12.8 (0.50) | 32.8 (1.29) | 38.8 (1.53) | 500 (1640) | P19Q |
Излучающие кабели
| RF2X 1/2” | RF2X 7/8” | RF2X 1 1/4” | RF2X 1 5/8” |
Коаксиальные кабели Prysmian-Draka NK Cables Euroclass Dca ECO 50 Ом для внутреннего и наружного применения. Стандарт EN 50117-1, IEC 61196-1
| Каталожный номер | Тип | Обозначение |
Внутренний
проводник
| Диэлектрик |
Внешний
проводник
| Оплетка | Оболочка |
| 1025237 | 0.94/2.29 AFB |
MRC 195 ECO (0.94/2.79)
| Медь
0.94mm | Вспененный PE
2.79 mm |
Алюминиевая
фольга
| Алюминий | PE
4.95 mm |
| 1025238 | 1.12/2.95 AFB |
MRC 200 ECO (1.12/2.95)
| Медь
1.12mm | Вспененный PE
2.95 mm | PE
4.95 mm | ||
| 1025239 | 1.42/3.81 AFB |
MRC 240 ECO (1.42/3.81)
| Медь
1.42mm | Вспененный PE
3.81 mm | PE
6.1 mm | ||
| 1025240 | 2.74/7.24 AFB |
MRC 400 ECO (2.74/7.24)
| CCA
2.74mm | Вспененный PE
7.24 mm | PE
10.3 mm | ||
| 1025241 | 4.47/11.56 |
MRC 600 ECO (4.47/11.56)
| CCA
4.47mm | Вспененный PE
11.56 mm | PE
15.0 mm |
Коаксиальные кабели Draka NK Cables серии RG | Euroclass DCA MIL-C-17F / 17G
50 Ом
| RG 58 | RG 142 B/U | RG 174 | RG 178 B/U | RG 188 A/U | RG 196 U | RG 213 | RG 214 | RG 223 | RG 316 U | RG 400 U |
|
RG 6
| RG 11 | RG 59 | RG 179 B/U | RG 187 A/U | RG 216 |
Также смотрите в нашем каталоге другие изделия этого производителя: Коаксиальные разъемы Draka
