Кварцевые генераторы

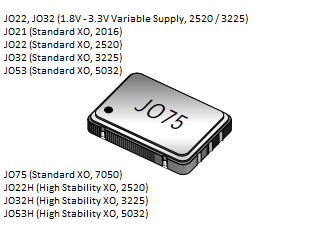

QuartzGenerator.jpgКварцевый генератор — это устройство, которое генерирует колебания с помощью кварцевого резонатора, который входит в состав генератора. Эти устройства являются самыми распространёнными источниками тактовых импульсов, которые используются очень часто во многих схемах различных приборов: в вычислительной технике, в системах передачи информации, бытовых радиоприборах, системах радиосвязи и т. п.

Помимо традиционного применения, кварцевые генераторы используют для измерения различных физических характеристик, таких как: давление, деформация, температура, ускорение, влажность и др.

Широкое применение этих универсальных приборов объясняется их низкой ценой и стабильностью характеристик в разных условиях эксплуатации.

Частота генератора может варьироваться в широком диапазоне колебаний: от сотен мегагерц, до нескольких килогерц. Частота находится в зависимости от размера резонатора, его упругости ,пьезоэлектрической постоянной, а также от формы кристалла.

Требования к кварцевым генераторам зависят от их конкретного назначения и в основном сводятся к обеспечению:

  • надежного функционирования на необходимой гармонике, учитывая разброс параметров кварцевого резонатора;
  • активного элемента при воздействии различных внешних факторов, старения;
  • необходимой частоты, а также ее стабильности;
  • необходимой мощности;
  • возможности изменения характеристик мощности и частоты.

Кварцевые генераторы можно классифицировать по разным признакам.

1. По способам увеличения стабильности частоты:

  • без дополнительных элементов, которые предназначены для улучшения параметров кварцевого генератора;
  • термокомпенсированный;
  • термостатированный;

2. По функциональным особенностям:

  • с частотной модуляцией;
  • управляемые напряжением;
  • управляемые изменением ёмкости или индуктивности;
  • прецизионные ;
  • многочастотные;
  • измерительные.

3. По частотному диапазону:

  • (1 - 1000 кГц) низкочастотные;
  • (1 - 30 МГц) среднечастотные;
  • (30 МГц и выше) высокочастотные.

К элементам, из которых состоит кварцевый генератор относятся: резисторы (специальные приборы с неизменным сопротивлением), позисторы (специальные приборы, увеличивающие своё сопротивление с повышением температуры), конденсаторы постоянной емкости , катушки индуктивности, полупроводниковые диоды, биополярные транзисторы, полевые транзисторы.

Простые кварцевые генераторы.

Простые кварцевые генераторы — это устройства, стабилизированные кварцевым кристаллом, которые имеют температурно - частотную характеристику, которая, в свою очередь, определяется применяемым в генераторе кварцевым резонатором.

К данным устройствам можно отнести также кварцевые генераторы, управляемые напряжением.

Основной сферой применения вышеупомянутых приборов являются устройства, которым нужны широкие пределы перестройки по частоте, а к стабильности частоты такие жесткие требования не нужны.

Термокомпенсированные кварцевые генераторы.

Значительно увеличить температурную стабильность частоты кварцевых генераторов можно с помощью термокомпенсации: в схему генератора интегрируют устройство, которое обеспечивает изменение частоты при изменении температуры, которое, в свою очередь, противоположно изменению частоты, происходящему в остальной части схемы.

Основными преимуществами термокомпенсированных кварцевых генераторов являются:

  • высокие эксплуатационные характеристики;
  • стабильность частоты;
  • небольшие габариты;
  • экономичность;
  • надежность;
  • минимальное время для готовности к работе.

Термостатированные кварцевые генераторы.

Это генераторы, частота которых стабилизирована неизменностью температуры кварцевого резонатора. Данные устройства по праву считаются наиболее точными, и применяются в системах точного измерения.

Прецизионные кварцевые генераторы.

Выполняются на отдельные частоты, на которых точность и надёжность резонаторов, входящих в схему, достигает максимума. Использование резонаторов с колебаниями высших порядков создаёт очень высокую стабильность частоты при воздействии дестабилизирующих факторов.

Данные устройства незаменимы там, где необходимы малая потребляемая мощность и небольшое время готовности.
